Классическая канализационная система не подразумевает использования дополнительного насосного оборудования. Это объясняется тем, что угол наклона труб способствует самостоятельному удалению сточных вод. В других случаях станция КНС - единственное решение проблемы, позволяющее не волноваться за эффективную работу канализации. Узнать о данном оборудовании полезную информацию поможет предложенная статья.

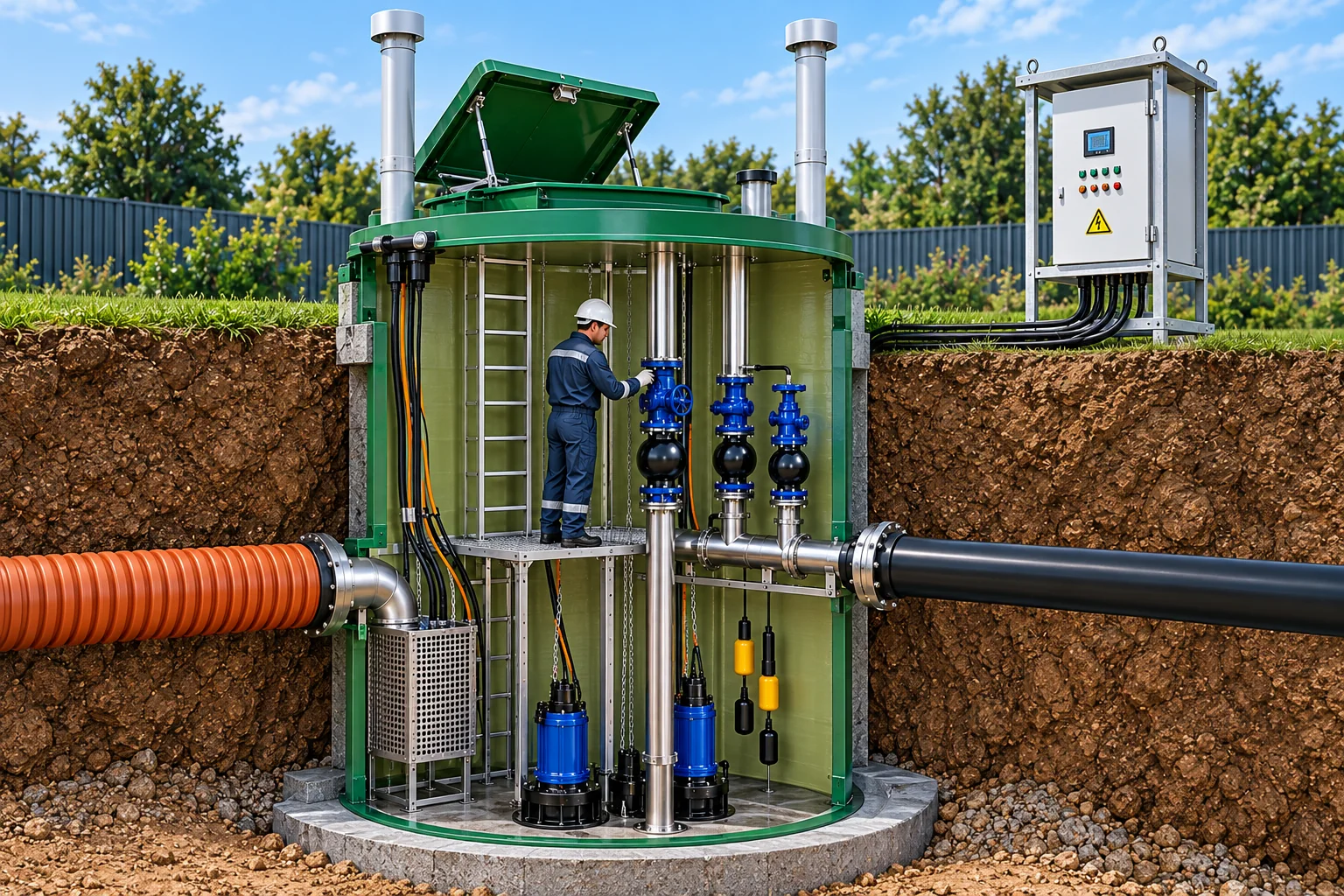

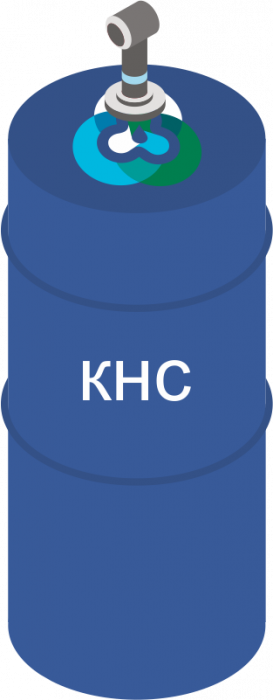

Из чего состоит канализационная насосная станция
Назначение канализационных насосных станций
Такие установки предназначены для перекачивания сточных, неспособных самостоятельно достичь централизованной канализации. Причиной этому является угол расположения труб, обусловленных особенностями объекта и проекта. Канализационные насосные станции используются в быту и промышленной сфере, обеспечивая эффективное удаление талых, бытовых и отработанных вод.
По типу исполнения, установки могут принимать стоки от сети дома/нескольких объектов и отдельных помещений. Принцип работы заключается в создании давления, под которым сточные воды направляются в нужном направлении. Этап удаления жидких отходов включает в себя их сбор в специальном резервуаре определенного объема.
В этой емкости установлены насосы погружного типа и датчики уровня. При достижении стоками определенного уровня, сенсоры посылают сигнал для активации оборудования. Далее стоки откачиваются в коллектор или накопительные резервуары, с которых отходы откачиваются при помощи ассенизаторской техники.
Какими бывают канализационные насосные станции (КНС)
Классифицируется такое оборудование по месту монтажа, конструкции резервуара и типа перекачиваемой жидкости. Данная вариативность позволяет подобрать установки для перекачки стоков в соответствии с предъявляемыми требованиями.
Классификация КНС в зависимости от принимаемой жидкости имеет следующий вид:- Насосные станции для ливневой канализации. Применяются для перекачивания сточных вод от осадков и очистных сооружений.
- Оборудования для перекачки жидких отходов бытового и хозяйственного происхождения.
- Для удаления промышленных сточных вод. Отметим, что в жидкости могут содержаться различные вещества (масла, отходы нефтеперерабатывающей сферы, эмульсии и т.д.).
- Из пластика. Этот вариант является оптимальным для жилых объектов, отелей, гостиниц и небольших производств. Полимер отличается большим сроком службы и невосприимчивостью к химически агрессивным средам. Такие емкости отличаются относительно небольшой массой (зависит от объема), что положительно сказывается на транспортировке и установке.
- Из стеклопластика. Также популярное решение для накопительных емкостей, отличающиеся прочностью и надежностью. Благодаря использованию такого материала, резервуар практически не подвергается хим. воздействию. Кроме этого, на внутренней поверхности редко образуются налеты. Дополнительный плюс - возможность накопления сточных вод высокой температуры благодаря частицам стекла.
- Из бетона. Идеальный вариант для производств, отличающиеся огромными объемами. Делать такой резервуар небольших размеров не имеет нецелесообразно, т.к. количество затрачиваемых работ намного превышает первые две разновидности.
Типы канализационных насосных станций (КНС)
По способу монтажа и месторасположению
Напольное исполнение
Применяются для бытовых объектов, что позволяет обеспечить полноценное удаление сточных вод. Чаще всего используются в частных домах, коттеджах и небольших хозяйственных объектах благодаря компактности и простоте обслуживания.
Подземное исполнение
Могут быть локальными, сетевыми и районными, что актуально для коммерческих, жилых и производственных объектов. В большинстве случаев применяются накопительные емкости из бетона.
Как сделать работу КНС эффективной
Заказать промышленные канализационные насосные станции и для быта - дело, требующее небольшого количества времени. И с этим поможет компания “Ecostandart”, предлагающая услуги по проектированию и строительству гидротехнических сооружений. С нашей стороны обеспечивается доступная стоимость и соответствие нормам безопасности.
Цена промышленного насоса для перекачки канализационных отходов зависит от объема резервуара, мощности электромотора, пропускной способности и наличия вспомогательного оборудования.
Дополнительно улучшить функционал КНС можно при помощи установки следующих элементов:- Установка фильтров для механической очистки. Задача данных конструкций обеспечить очистку сточных вод от крупного мусора, способный вызвать засорение трубопровода. С этим учетом происходит и выбор труб для транспортировки стоков.
- Монтаж дополнительных электрических насосов. Это требуется в случае, когда основные не справляются с перекачкой грязной воды. Также, они могут использоваться в качестве резервных насосов, которые будут включаться в работу согласно установленному графику, чтобы избежать перегрузки главного электрооборудования.
- Установка обратных клапанов. Вспомогательная мера предосторожности, не допуская изменение потока (исключает попадание стоков обратно в накопительную емкость по причине выхода из строя насоса).
- Монтаж управляющего шкафа с защитными и коммуникационными аппаратами. При необходимости можно использовать контроллер и контролировать работу насосной канализационной станции дистанционно или при помощи установленной программы.
Канализационные КНС станут оптимальным решением для объектов, неспособных естественным путем отводить сточные воды. Без такой системы не допускаются в эксплуатацию производственные цена и направления бизнеса (рестораны, кафе, отели и т.д.).
Выбор промышленной и бытовой канализационной насосной станции
При подборе нужно учитывать следующие факторы:- Мощность насоса (электродвигателя). От этого показателя зависит пропускная способность оборудования, т.е. количество стоков, которые перекачивает силовой агрегат за установленную единицу времени.
- Напряжение питания. Для промышленных канализационных насосов - 380В, для бытовых моделей - 220 В. При необходимости, однофазное напряжение может использоваться для подключения такого оборудования и в производственных цехах.
- Промышленные насосы КНС должны иметь возможность модернизации путем подключения контроллера (оптимальный вариант). Для объектов жилого типа подойдет и обычная комплектация.
- Материал накопительной емкости. Здесь все зависит от предпочтений заказчика и места эксплуатации.
При вопросах относительно подбора промышленных насосов и комплексов КНС рекомендуем связаться с нами. Менеджер “Ecostandart” ответит на вопросы и не заставит тратить время на ожидание нужной информации по телефону, через электронную почту или в режиме онлайн-чата. Доверившись “Ecostandart”, клиент может заказать проект промышленной насосной станции и для быта в удобное время. Создание проектной документации выполняется в соответствии со следующими пожеланиями:
- Подбор материала и размера накопительной емкости (бетон, полимер, стекловолокно).
- Выбор насосного оборудования от производителей (Грундфос, Вило, Педролло, КСБ и прочие бренды). Консультанты помогут определиться с подходящим оборудованием.
- Выбор обвязочной арматуры, управляющих шкафов и других элементов (опционально).
- Процесс монтажа, пусконаладочные работы, проверка работы системы.
“Ecostandart” предлагает купить канализационные насосные станции по хорошей цене с гарантией качественного монтажа. Мы заботимся о собственной репутации - подберем подходящее оборудования и комплектующие для создания долговечной установки для перекачки сточных вод. Остались вопросы? Позвоните по указанному телефону и получите подробную консультацию по предлагаемым услугам и продукции. Не нужно упускать возможность создать комфортные условия в жилом, коммерческом или промышленном объекте - достаточно связаться с нами.
Частые вопросы о подборе и эксплуатации КНС
Какие исходные данные нужны для подбора канализационной насосной станции?
Для первичного подбора нужны максимальный и средний расход стоков, их тип и температура, отметка лотка подводящего коллектора, отметка точки сброса, длина и диаметр напорного трубопровода, сведения о местных сопротивлениях, глубина заложения, уровень грунтовых вод и доступная электрическая мощность. Если часть данных отсутствует, подбор начинают по имеющейся схеме или техническому заданию, но окончательные параметры подтверждают после гидравлического расчёта.
Почему КНС нельзя подобрать только по суточному объёму стоков?
Суточный объём не показывает пиковый приток и не определяет требуемый напор. Для выбора насосов нужны расчётная подача и рабочая точка: геодезическая высота подъёма плюс потери напора в трубопроводе, арматуре и фасонных элементах. Также учитывают режим притока и допустимую частоту включений насосов. Подбор только по среднесуточному расходу может привести к переполнению резервуара, частым пускам или работе насоса вне эффективного диапазона.
Как определяется требуемый напор насосов?
Расчётный напор складывается из разницы отметок между минимальным рабочим уровнем в приёмном резервуаре и точкой сброса, потерь по длине напорного трубопровода и местных потерь на отводах, задвижках, обратных клапанах и других элементах. Поэтому расстояние до точки сброса само по себе недостаточно: для расчёта необходимы профиль трассы, диаметр и материал трубопровода.
Сколько насосов должно быть в КНС и нужен ли резервный насос?
Количество насосов и схема их работы определяются расчётным расходом, категорией надёжности и допустимостью перерыва в водоотведении. Часто применяется схема «один рабочий плюс один резервный» с автоматическим чередованием агрегатов. На объектах с большим или неравномерным притоком может потребоваться несколько рабочих насосов и отдельный резерв. Окончательная схема назначается проектом, а не выбирается только по диаметру корпуса.
Чем отличается КНС для бытовых, ливневых и производственных стоков?
От типа стоков зависят материал корпуса и трубопроводов, свободный проход рабочего колеса, стойкость уплотнений, необходимость решётки или дробилки, а также алгоритм управления. Для производственных стоков дополнительно важны химический состав, температура, абразивные и волокнистые включения. Состав стоков нужно сообщить до выбора насосов: одинаковый расход не означает одинаковую комплектацию.
От чего зависит объём приёмного резервуара?
Полезный объём рассчитывают с учётом притока, производительности насосов, уровней включения и отключения и допустимой частоты пусков электродвигателей. Чрезмерно маленький резервуар вызывает частые включения, а чрезмерно большой увеличивает время пребывания стоков и риск образования осадка и запаха. Геометрия дна и расположение насосов должны уменьшать застойные зоны.
Как защищают подземную КНС от всплытия и давления грунта?
Решение принимают по результатам инженерно-геологических изысканий и данным об уровне грунтовых вод. Проектировщик проверяет корпус на внешние нагрузки и всплытие, после чего назначает основание, анкеровку или пригрузочную железобетонную плиту. Массу плиты и способ крепления нельзя выбирать по универсальной таблице без учёта размеров станции, грунта и расчётного уровня воды.
Какая автоматика необходима для работы КНС?
Базовая система управления контролирует уровни в резервуаре, запускает и останавливает насосы, чередует рабочие агрегаты и формирует аварийные сигналы. По требованиям объекта добавляют автоматический ввод резерва питания, контроль тока и температуры двигателей, защиту от сухого хода, сигнализацию высокого уровня и удалённую диспетчеризацию. Состав шкафа управления должен соответствовать выбранным насосам и принятому алгоритму работы.
Что нужно подготовить на объекте до монтажа КНС?
До поставки должны быть согласованы место установки, отметки входящего и напорного трубопроводов, схема котлована и основания, способ защиты от всплытия, кабельные трассы, электроснабжение и возможность подъезда грузоподъёмной техники. Необходимо заранее проверить наружные диаметры и ориентацию патрубков. Монтаж выполняют по проекту производства работ и инструкции изготовителя корпуса и оборудования.
Как часто требуется обслуживание канализационной насосной станции?
Периодичность зависит от состава стоков, режима работы, типа насосов и требований их изготовителя. При обслуживании проверяют загрязнение резервуара и датчиков уровня, состояние насосов, направляющих, цепей, обратных клапанов и запорной арматуры, работу вентиляции, автоматики и аварийной сигнализации. Регламент следует составить для конкретной комплектации; при абразивных, жировых или волокнистых включениях осмотры обычно требуются чаще.
