Ливневые очистные сооружения поверхностных сточных вод

Очистные сооружения ливневых стоков серии Л.ЭСТ представляют собой блочно-модульные установки наземного типа с теплоизолированными стенами, кабельным обогревом основания и утеплёнными крышками. Оборудование предназначено для очистки нефтесодержащих дождевых, талых и поливомоечных поверхностных сточных вод с территорий промышленных площадок, складов, транспортных предприятий, автомобильных дорог и магистралей.

Экостандарт проектирует и производит модели Л.ЭСТ производительностью от 1 до 80 л/с. В каталоге указаны цены, артикулы и производительность серийных установок; комплектация подбирается по расходу, составу исходного стока и требованиям к качеству воды в точке сброса.

Производство, поставка и запуск оборудования

Выполняем полный комплекс работ с установками Л.ЭСТ; каждый этап также можно заказать отдельно.

1. Проектирование 2. Разработка ТЗ 3. Строительство 4. Установка 5. Пусконаладочные работы 6. Обслуживание

Технологическая схема очистки в установках Л.ЭСТ

Этап 1 Сбор мусора

На первой ступени сороудерживающая корзина задерживает мусор и частицы крупнее 5 мм. Накопившиеся загрязнения удаляются при плановом обслуживании установки.

Этап 2 Отстаивание

В отсеке для отстаивания (комбинированном отстойнике-песколовке) осуществляется выделение частиц нефтепродуктов, взвешенных частиц минерального, а также органического происхождения. Для лучшего выделения загрязнений имеется тонкослойный модуль, который делает более эффективным задержание взвесей, а также берет на себя роль блока коалесценции.

Этап 3 Отделение нефтепродуктов

Эмульгированные нефтепродукты удаляются с поверхности воды бонами из материала «Мегасорб», размещёнными на специальных полках по уровню стока.

Этап 4 Фильтрование

В секции фильтрации вода проходит через слой гранулированного гидроантрацита, который задерживает остаточные взвешенные вещества.

Этап 5 Сорбция растворенных веществ

На заключительной ступени выполняется сорбционная доочистка воды от растворённых нефтепродуктов с помощью сорбента «С-Верад».

Этап 6 Сброс

После очистки вода поступает в отдельную ёмкость, откуда насосами подаётся к согласованной точке сброса. Установка оснащается рабочим и резервным насосами с автоматическим управлением по сигналам датчиков уровня.

Подбор модели и расчёт стоимости

Ливневые сточные воды

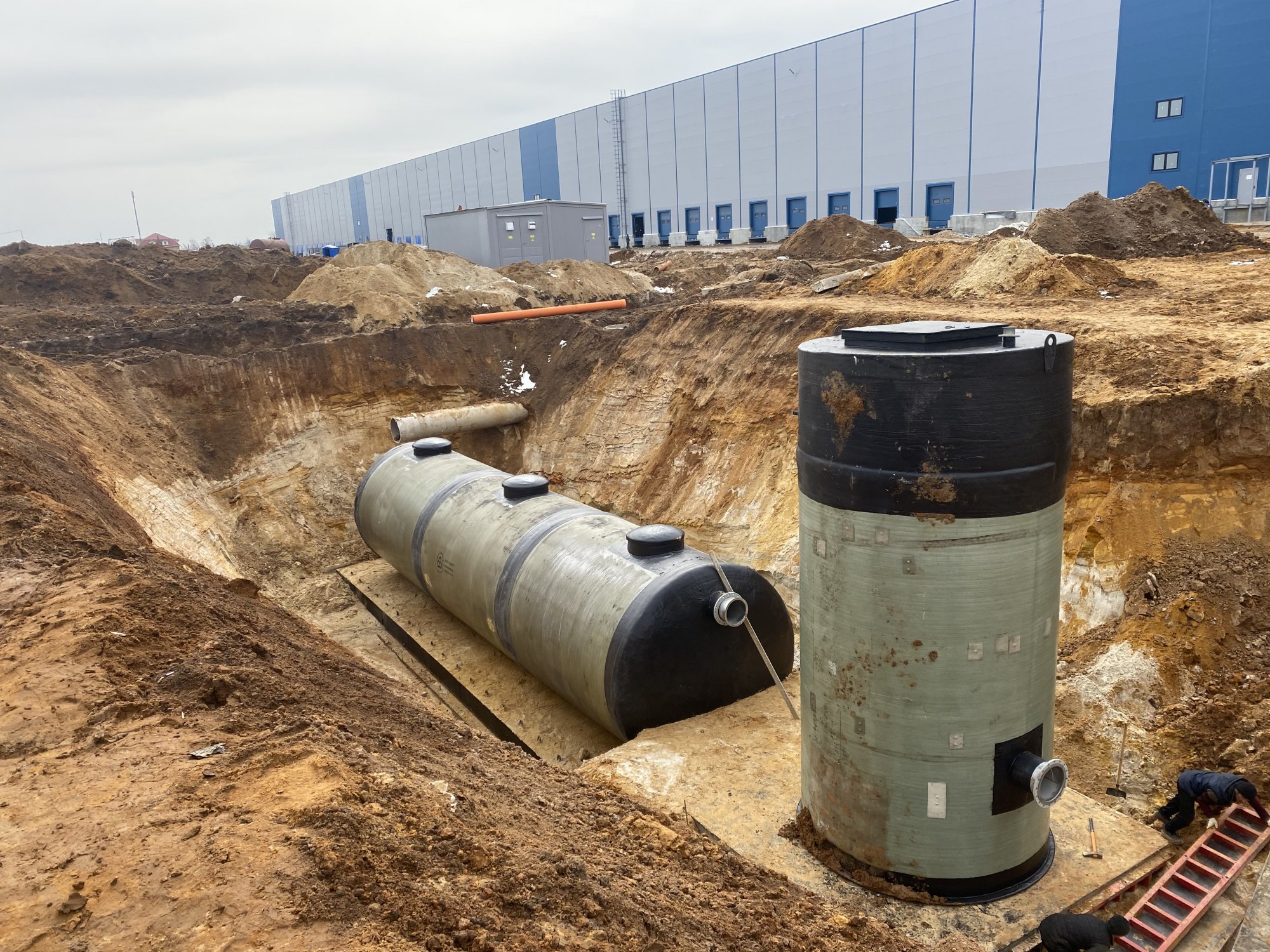

ЛОГОПАРК Софьино

Поставка ливневых очистных сооружений УФО «SBC.LOS» для логистического комплекса.

Оборудование УФО «SBC.LOS»

Производительность 150 л/с

Подробнее о проекте →

Очистка поверхностных стоков Л.ЭСТ-2 для морского порта Владивосток

Ливневые сточные воды

Морской порт Владивосток

Очистка поверхностных стоков с применением очистного сооружения «Л.ЭСТ-2».

Оборудование «Л.ЭСТ-2»

Производительность 2 л/с

Подробнее о проекте →

Поставка и установка Б.ЭСТ и Л.ЭСТ для Газпром

Ливневые сточные воды

ОАО «Газпром»

Поставка и установка очистных сооружений «Б.ЭСТ» и «Л.ЭСТ».

Оборудование Б.ЭСТ / Л.ЭСТ

Производительность 10 л/с

Подробнее о проекте →

От чего зависит стоимость ливневого очистного сооружения

Стоимость установки зависит от расчётного расхода, состава исходных стоков, требуемых показателей очистки, комплектации, степени автоматизации и условий размещения. Для расчёта необходимо предоставить площадь и характеристики водосбора, расход стока, результаты анализа воды и требования к точке сброса.

На основании этих данных инженер подбирает модель Л.ЭСТ, определяет состав оборудования и готовит технико-коммерческое предложение. Если исходные данные отсутствуют, специалисты помогут сформировать техническое задание и заполнить опросный лист.

Показатели очистки стоков на входе и выходе

В таблице приведены базовые показатели очистки поверхностного стока от взвешенных веществ и нефтепродуктов. Фактическая эффективность зависит от состава исходного стока, расхода и выбранной комплектации; гарантируемые показатели фиксируются в техническом задании и договоре.

Показатель	Единица измерения	До очистки	После очистки
Взвешенные вещества Показатель	мг/л Единица измерения	320 До очистки	3,0 После очистки
Нефтепродукты Показатель	мг/л Единица измерения	120 До очистки	0,05 После очистки

После полного цикла очистки показатели воды соответствуют значениям, согласованным в техническом задании для выбранной точки сброса.

Как работает установка Л.ЭСТ

Установка Л.ЭСТ объединяет механическое отстаивание, отделение нефтепродуктов, фильтрацию и сорбционную доочистку. Последовательность работы оборудования приведена ниже.

Подача в модуль очистки

Поверхностные стоки (дождевые, поливомоечные, талые и др.) с обслуживаемой территории самотеком направляются в аккумулирующую емкость. После достижения заданного уровня в аккумулирующей емкости автоматически включается погружной насос ПНП и подает воду в модуль очистки. Общая продолжительность одного цикла (время опорожнения аккумулирующей емкости) - 48 ч.

Устройство блочно-модульной установки Л.ЭСТ

Локальные очистные сооружения ливневых стоков серии Л.ЭСТ имеют следующее устройство:

Модуль очистки полной заводской готовности представляет собой цельнометаллическую конструкцию из стального листа толщиной 5 мм по ГОСТ19904-90 с каркасом из трубы по ГОСТ 8639‐82.
Сварные швы емкостей выполнены плотнопрочными с гарантией водонепроницаемости согласно СНиП 3.04.03‐85.
Покрытие корпусных деталей и узлов: грунт ВЛ023 кругом, эмаль ХС436: снаружи цвет серый RAL 7005, внутренний цвет красно-коричневый RAL3011. Толщина покрытия 200 мкм.
Трубопроводы обвязки выполнены из стальных труб различного диаметра по ГОСТ 3262‐75, ГОСТ 10704‐91, защищены антикоррозионным покрытием и покрашены масляной краской. В качестве запорной и регулирующей арматуры использованы шаровые краны, головки напорные ГРи ГМ ГОСТ 28352-89.
Питание потребителей электроэнергии и управление насосами осуществляется от щита управления установки.
Насос подачи стоков на очистку работает в автоматическом режиме в зависимости от поступления воды в аккумулирующие емкости.

Установка поставляется в высокой степени заводской готовности. Проектирование, поставку, монтаж и пусконаладку можно включить в единый договор.

Подключение, монтаж и пусконаладка

Монтаж выполняется по рабочей документации с учётом требований к фундаменту, трубопроводам, электроснабжению и условиям эксплуатации. Экостандарт выполняет шефмонтаж, полный монтаж и пусконаладочные работы с оформлением предусмотренной договором документации.

Монтаж установки «Л.ЭСТ» на строительной площадке и привязка ее к коммуникациям выполняется в соответствии с проектом очистных сооружений.
Необходимо, чтобы была создана санитарно-защитная зона.
Модули устанавливаются на бетонной плите. Плита должна быть строго горизонтальной, уклон не должен превышать 0,002.
Электропитание осуществляется от местных сетей переменного тока напряжением 380/220V по III категории надежности согласно ПУЭ.
Для защиты от поражения электрическим током необходимо выполнить уравнивание потенциалов.

Гарантия и срок службы оборудования

Гарантийный срок и срок службы указываются в паспорте конкретной установки и договоре поставки. Гарантия действует при соблюдении требований к транспортировке, хранению, монтажу, пусконаладке и регламентному обслуживанию.

Гарантийные обязательства

надежную и безаварийную работу установки при соблюдении правил транспортировки, хранения, монтажа и эксплуатации, указанных в настоящем Паспорте и Руководстве по эксплуатации установки очистки «Л.ЭСТ»;
качество очистки и соответствие техническим характеристикам, указанным в паспорте оборудования (технический паспорт можно скачать у нас на сайте).
